التكنولوجيا تقود المستقبل ، الابتكار يقود التنمية
| مكان المنشأ: | CN |
|---|---|
| اسم العلامة التجارية: | QHMAG |
| إصدار الشهادات: | CE |
| رقم الموديل: | QEMP-QMCS |
| الحد الأدنى لكمية: | مجموعة موك 1 |
| الأسعار: | USD $1,000~$10,000 |
| تفاصيل التغليف: | قوس وحالة خشبية |
| وقت التسليم: | 15-45 يومًا ، يعتمد على التصميم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 15 مجموعة شهريا |
| تطبيق: | نظام تغيير القالب السريع لآلة التشكيل بالحقن | نوع المغناطيس: | المغناطيس الكهربائي الدائم |
|---|---|---|---|
| مواد: | فولاذ ، مغناطيس ، فولاذ ، نيوديميوم ، ألنيكو ، مغناطيس | الاستخدام: | عقد قوالب |
| ضمان الجودة: | سنة واحدة | إصدار الشهادات: | CE, ISO9001 |
| الجهد االكهربى: | 220 فولت - 380 فولت | عامل الأمان: | ثلاث مرات |
| تسليط الضوء: | تحامل القالب 220 فولت,تغيير القالب السريع 380 فولت,تغيير القالب السريع QHMAG |
||
الأتمتة الصناعية المغناطيسية نظام تحامل القالب السريع لآلة التشكيل بالحقن يموت التغيير
مقدمة موجزة عن M.اي جيقالب netic
تم تصميم القوالب المغناطيسية لآلة التشكيل بالحقن لآلة التشكيل بالحقن التقليدية وتوفر حلًا لوقت العمل الطويل في قوالب الإنارة والتشغيل المعقد والأمن المنخفض.يستخدم هذا النظام مصاصة مغناطيسية دائمة كقالب ثابت ونموذج ديناميكي ، فقط من خلال إجراءات مغنطة وإزالة مغناطيسية بسيطة ، لإصلاح القالب وتغييره ، والذي يمكنه بالفعل تغيير القالب في 3 دقائق.لا يمكن فقط تركيبها في آلة التشكيل بالحقن الجديدة ، كتكوين قياسي لبيعها للعملاء النهائيين ، ولكن يمكنها أيضًا تعديل ماكينة القولبة بالحقن العاملة الحالية.تم تحسين آلة التشكيل بالحقن التقليدية مع القالب المغناطيسي وقت تغيير القالب إلى 3 دقائق ولكن دون تغيير الهيكل الأصلي ، فهي عملية ومريحة.
طلب

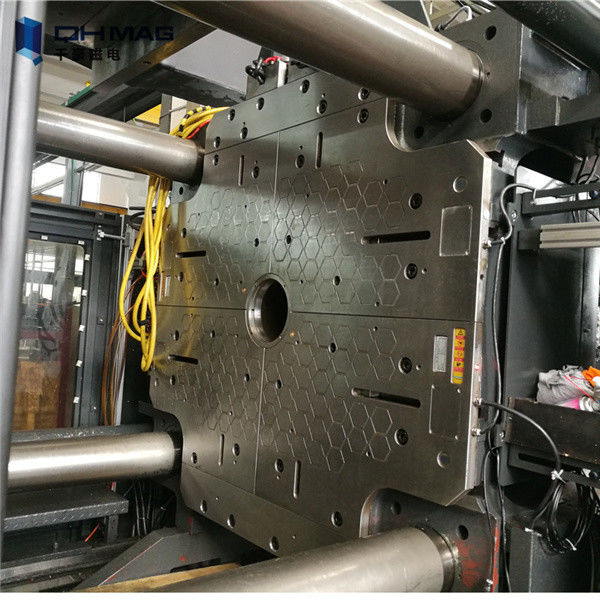

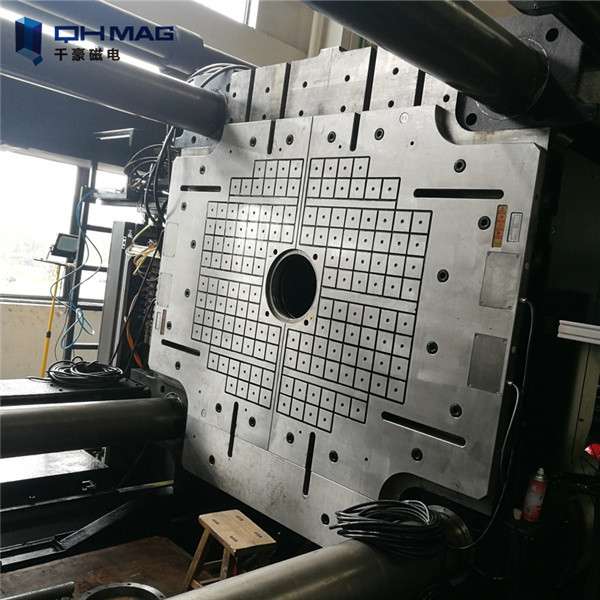

يتم استخدام نظام قوالب التغيير السريع للمغناطيس الدائم (قالب مغناطيسي) لإصلاح القالب على آلة التشكيل بالحقن.
| المقارنة | لوحة مغناطيسية قرص العسل | لوحة مغناطيسية قياسية |
| الصلابة والاستقرار | نوع قرص العسل بهيكل شفط مغناطيسي مزدوج الجانب ، مغناطيس الظهر أقوى ، لذلك يتم دمج القالب والألواح المغناطيسية واللوحة الخلفية لآلة التشكيل بالحقن معًا ، مما يحسن صلابة اللوحة ، ويتجنب الاهتزاز والإزاحة المتبادلة. | فقط قم بإصلاح مسامير التثبيت حول اللوحة ، ولا يمكن تثبيت البراغي في منتصف اللوحة ، لذلك لا يمكن أن يضمن القالب تمامًا تجنب التشوه عند فتح القالب. |
| القدرة والتنوع | السماكة 37 مم ، زيادة شوط الفتح ، الحد الأقصى لتقليل قضيب القاذف ومقدار توسيع كمامة الحقن ، تحكم أفضل في درجة حرارة البلاستيك | سمك 45 مم ، السعة صغيرة ، وبالتالي فإن نطاق القالب مطابق أقل من اللوحة المغناطيسية على شكل قرص العسل. |
| خدمة الحياة | تم إنشاؤه في بنية متجانسة: آلة CNC ومصنوعة بالكامل من المعدن ، بدون راتنجات أو حشيات أو براغي أو نحاس أو مواد أخرى.إنه موثوق للغاية: لا توجد مكونات عرضة للتآكل أو التشوه أو التمدد الحراري. | السطح محكم بغطاء راتينج ، مع خطر الشيخوخة. |
| الجودة والكفاءة | على الوجهين بقوة مغناطيسية ، وظيفة الشفط الخلفي في عملية التجريد للحفاظ على استقرار القالب ، لتجنب الاهتزاز والإزاحة المتبادلة. | المغناطيسية من جانب واحد ، انخفضت القوة المغناطيسية في نفس مساحة الوحدة بنسبة 10٪ -15٪ |
| تحامل القوة | تم تحسين بنية قرص العسل داخل اللوحة المغناطيسية ، مما يضمن صلابة وقوة اللوحة المغناطيسية نفسها ، بالإضافة إلى إمكانية تركيز القوة المغناطيسية في تخطيط معقول ، لذلك ، بغض النظر عن حجم القالب ، يكون القالب مع قوة تحامل أكثر قوة | قوة لقط الهيكل العادي مشتتة وليست موحدة |
| عملية الأفراد | مع وحدة التحكم عن بعد LCD ، في استخدام ترخيص كلمة المرور الذكية ، مما يلغي الحاجة إلى إزعاج إدارة المفاتيح ، وحالة التغذية الراجعة الكمية في الوقت الفعلي للقالب وجميع أجهزة الاستشعار ، يصبح الأمر أكثر سهولة | لا يمكن لصندوق التحكم الميكانيكي ، التحكم بالزر ، تحديد رد الفعل في الوقت الفعلي لحالة القالب |
مبدأ المغناطيس الدائم الكهربائي

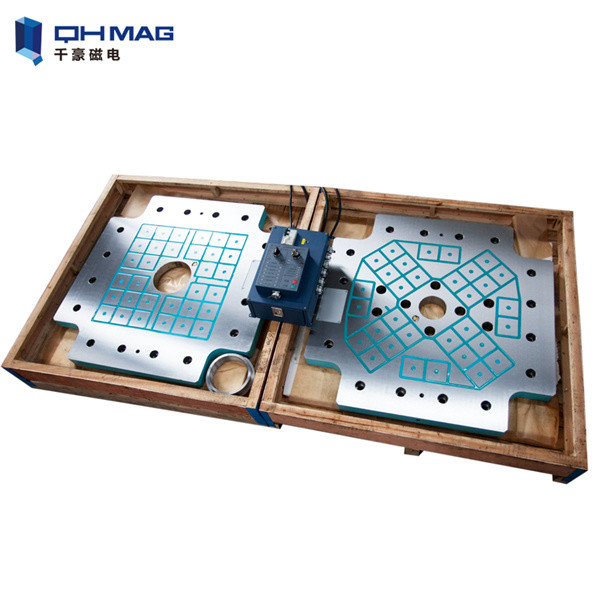

مكونات نظام تغيير القالب السريع
| التكوين القياسي | ||
| لوحة مغناطيسية | 1 مجموعة | Moveabla والجانب الثابت والجانب العلوي والسفلي |

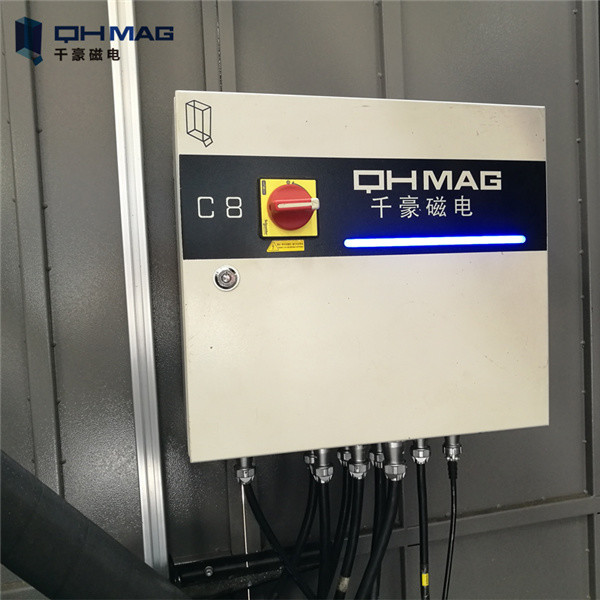

| خزانة التحكم الرئيسية | 1 مجموعة | 4 ، 8 ، 12 قناة. |

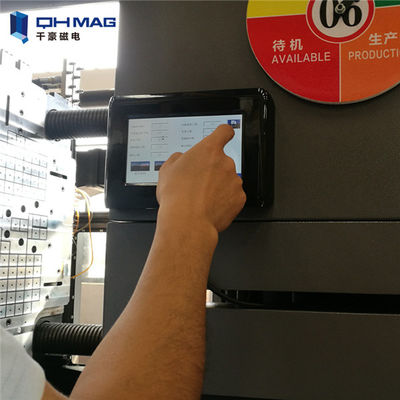

| جهاز التحكم | 1 مجموعة | النوع الميكانيكي ونوع اللمس LCD الذكي |
| كبلات الاتصال | 1 مجموعة | كابل التحكم ، كابل الطاقة ، كابل الإشارة ، إلخ. |
| مكملات | 1 مجموعة | مسامير التثبيت ، حلقات التثبيت ، حلقات التثبيت |
| التكوين الاختياري | وظائف اختيارية | |
| سلسلة منع السقوط | كشف درجة الحرارة | كشف المحاذاة |
| رافع يموت | كشف القرب | كشف قوة القوة |
| تموت الذراع | التشبع المغناطيسي | كشف التدفق المغناطيسي |
المعلمة الفنية للوحة المغناطيسية
| العنصر | لوحة مغناطيسية قياسية | لوحة مغناطيسية للخلية | لوحة مغناطيسية فولاذية كاملة | ||||
| حجم القطب | 50 * 50 مم | 70 * 70 ملم | 80 * 80 ملم | 70 مم مسدس | 50 * 50 مم | 70 مم مسدس | |
| منطقة وحدة القوة المغناطيسية | 16 كجم / سم 2 | 16 كجم / سم 2 | 16 كجم / سم 2 | 15 كجم / سم 2 | 15 كجم / سم 2 | 15 كجم / سم 2 | |
| القوة المغناطيسية لكل أقطاب | 350 كجم | 735 كجم | 980 كجم | 640 كجم | 735 كجم | 640 كيلو جرام | |
| سماكة اللوحة المغناطيسية | 35 ، 45 ملم | 50 ملم | 52 ملم | 37 ملم | 37 ، 47 ملم | 48 ملم | |
| عمق اختراق التدفق المغناطيسي | 15 ملم | 18 ملم | 20 ملم | 18 ملم | 18 ملم | 18 ملم | |
| فتحة القاذف | معيار | معيار | معيار | معيار | معيار | معيار | |
| نظام التحكم | خزانة كونتورل الرئيسية | ج 4 | C4 / C8 | ج 8 | C4 / C8 | C4 / C8 | C4 / C8 |
| جهاز التحكم | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| الأعلى.درجة حرارة العمل | 120 ℃ ، 150 | ||||||
| الجهد القياسي | تيار متردد 220 فولت ~ 480 فولت ، 50/60 هرتز | ||||||
| مستشعر القرب | ≤ 5000 كيلو نيوتن | حاسب شخصي 1 | حاسب شخصي 1 | - | حاسب شخصي 1 | حاسب شخصي 1 | حاسب شخصي 1 |
| > 5000 كيلو نيوتن | - | 2 قطعة | 2 قطعة | 2 قطعة | 2 قطعة | 2 قطعة | |
| الاستشعار عن بعد | 0.2 مم | ||||||
| جهاز استشعار درجة الحرارة | قياسي ، درجة حرارة الكشف من 60 إلى 200 درجة | ||||||
| مستشعر الخلع | معيار ، دقة الكشف 0.1 مم | ||||||
| مستشعر التشبع المغناطيسي | قياسي ، اكتشف ما إذا كان التيار الكهربائي مشبعًا | ||||||
| مستشعر التدفق المغناطيسي | اختياري ، كشف التغيرات في التدفق المغناطيسي | ||||||
| قياس القوة | اختياري ، كشف قوة القوة المغناطيسية | ||||||
| مادة ختم السطح لكلا جانبي اللوحة المغناطيسية | المواد السطحية للجانب الأمامي | مادة صمغية | مادة صمغية | مادة صمغية | معدن | معدن | معدن |
| المواد السطحية للجانب الخلفي | معدن | معدن | معدن | معدن | معدن | معدن | |
مزايا نظام التثبيت المغناطيسي
1. سهل التركيب
لا يتطلب أي تغييرات على القوالب ، ولا حاجة لتغيير المظهر والهياكل ، ولا حاجة للثقب ، فقط قم بإصلاح اللوحة المغناطيسية بواسطة البراغي في الفتحة الملولبة للوحة الخلفية أو الفتحة T من آلة حقن صب.
2. سلامة عالية
يتم التحكم في تغيير القالب المغناطيسي السريع بواسطة نظام المغناطيس الكهربائي الدائم وهو عبارة عن نبضة كهربائية تنشط النظام في ثانية (مغنطة): القالب طبيعي قوة المغناطيس الدائم.تظل قوة التثبيت ثابتة حتى في حالة عدم وجود aمزود الطاقة ، لا يزال يحتفظ بقوة مغناطيسية قوية ومستمرة عند انقطاع التيار الكهربائي ولا يفعل ذلك تختفي أو تفقد عوامل الوقت ودرجة الحرارة.
3. كفاءة عالية
يمكن أن يؤدي استخدام نظام التثبيت السريع للقالب المغناطيسي إلى تحسين كفاءة تغيير القالب بشكل كبير ، ويقلل بشكل كبير من أوقات تغيير القالب (تصل إلى 90٪) مقارنةً بالطراز التقليدي إجراء.تضمن QMCS تثبيتًا موحدًا للقالب ، يتم تثبيته باستخدام جهة الاتصال بالكاملسطح - المظهر الخارجي.يسمح تثبيت القالب بالتوحيد بالحصول على أجزاء جيدة الجودة حتى مع الأولقوالب.يتم محاذاة نصفي القالب تمامًا: يتم تقليل الاحتكاك إلى الحد الأدنى ، مما يحافظ على تآكل القوالبوالجهاز.بشكل عام ، يحتاج تغيير القالب وربط القالب إلى 3 دقائق فقط ، قالب كبيرالتغيير يحتاج فقط 10 دقائق.
4. حفظ الفضاء
سمك اللوح المغناطيسي حوالي 37-50 مم ، المساحة صغيرة.القالب المغناطيسي السريعلا يستخدم نظام التثبيت الأسطوانات والمكونات الهوائية والهيدروليكية الأخرى ، باستثناء مساحة أكبر وجعل جميع الأجزاء الطرفية للقالب في آلة التشكيل بالحقن سهلة الصيانة والتشغيل.
5. عملية سهلة
يقوم نظام التثبيت السريع للقالب المغناطيسي بتثبيت القوالب من أي شكل وحجم بقوة.واحديؤدي المشغل العملية بسهولة وأمان ، دون العمل داخل الجهاز.
6) اقتصادي وعملي
استخدام نظام قوالب التغيير المغناطيسي السريع يعني التخلص من تكلفة الصيانة و إدارة الأقواس ، والمواد الاستهلاكية ، والمثبتات. تستخدم الكهرباء فقط للتثبيت والإفراج لقط ، بمجرد تثبيت القالب بأمان في الموضع الصحيح ، لن يحتاج بعد الآن إلى استخدام كهرباء.يمكن أن تصل درجة حرارة تطبيق الظرف المغناطيسي إلى 150 درجة مئوية كحد أقصى ، وزن الماكينةمن 60 طنًا إلى 5000 طن.
ورقة معلومات ما قبل البيع
| عميل معلومة | ||||||
| شركة اسم | شركة تبوك | |||||
| اتصال شخص | بريد إلكتروني | |||||
| هاتف | فاكس | |||||
| حقنة صب آلة معلومة | ||||||
| IMM نموذج العلامة التجارية | ||||||
| افتتاح فرض | كيلو نيوتن |
|
||||
| تحامل فرض | كيلو نيوتن | |||||
| فوهة فرض | كيلو نيوتن | |||||
| قاذف فرض | كيلو نيوتن | |||||
| عفن الاهلية | مم | |||||
| الأعلى درجة الحرارة من عفن | ℃ | |||||
| أرفق عودة- لوحة رسم | ||||||
| عفن معلومة | ||||||
| عفن معامل | طول(مم) | عرض (مم) | ارتفاع (مم) | |||
| أقصى بحجم من ال عفن | مم | مم | مم | |||
| الحد الأدنى بحجم من ال عفن | مم | مم | مم | |||
| ال الأعلى وزن من عفن | كلغ | ال دقيقة وزن من عفن | كلغ | |||
| قطر الدائرة من عفن توسيط جرس | مم | عفن لوحة الظهر مادة | ||||
| عفن مع عازلة مجلس | نعم رقم |
عفن مع تلقائي مسلك القوالب هيكل | نعم رقم | |||
التعليمات
1. كيف يمكنني تقديم طلب؟
يرجى تقديم تفاصيل متطلباتك بشكل واضح قدر الإمكان.حتى نتمكن من إرسال العرض لك في المرة الأولى.
للتصميم أو إجراء مزيد من المناقشة ، من الأفضل الاتصال بنا عبر Skype / البريد الإلكتروني / الهاتف ، في حالة حدوث أي تأخير.
2. ما هو الفرق بين المغناطيس الكهربائي والمغناطيس الكهربائي الدائم؟
يتم تشغيل / إيقاف تشغيل كلا المغناطيسين الصناعيين كهربائياً.يكمن الاختلاف الرئيسي في نقطتين.
أولاً ، يعمل المغناطيس الكهربائي على طاقة كهربائية ثابتة ؛إذا قطع التيار الكهربائي فجأة ، فإنه يفقد القوة المغناطيسية.ما يميز المغناطيس الكهربائي الدائم عن المغناطيس الكهربائي هو أن الأول لا يستخدم الكهرباء أثناء العمل.في حالة قطع الطاقة ، يمكن أن تظل ممسكة بالحمل / رفعه / إمساكه / تثبيته.
ثانيًا ، نظرًا لإدخال الطاقة المستمر ، فإن المغناطيس الكهربائي لديه توليد حراري قد يؤثر على فعاليته أثناء العمل أثناء المعالجة.في حين أن ذلك لا يمثل مشكلة بالنسبة لـ EPM.
3. ماذا عن الضمان؟
لدينا ضمان لمدة سنة وصيانة مدى الحياة.
4. ما هي شروط التسليم؟
نحن نقبل EXW ، FOB ، CFR ، CIF ، DDU ، DDP ، إلخ. يمكنك اختيار أكثرها ملاءمة أو فعالية من حيث التكلفة بالنسبة لك.
