نظام تغيير القالب المغناطيسي السريع EPM المدرج في قائمة ISO9001

نظام تغيير القالب المغناطيسي السريع EPM المدرج في قائمة ISO9001

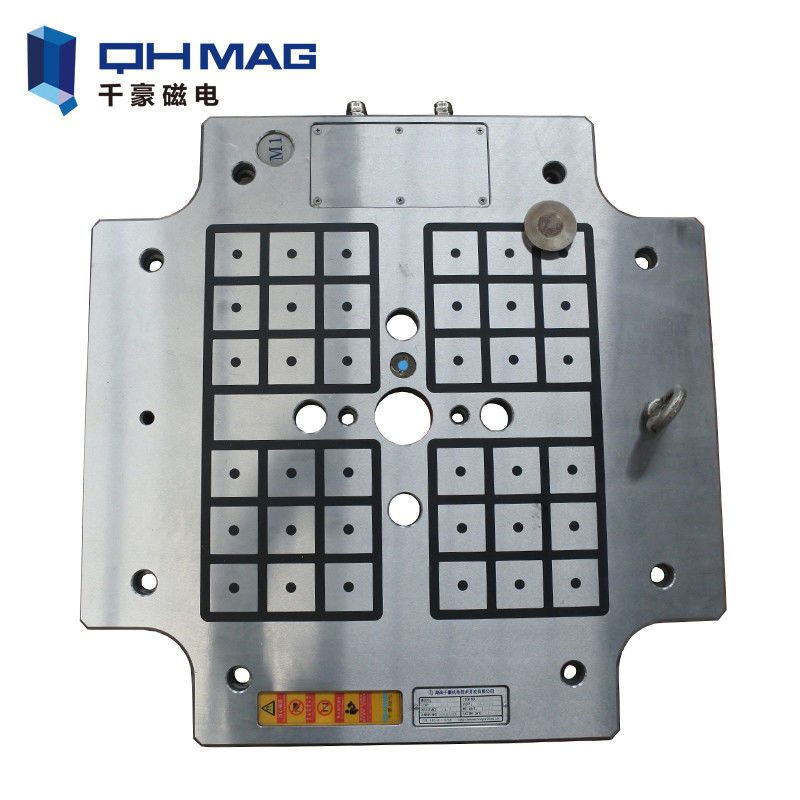

لوحة مغناطيسية قياسيةجناح







ما هي اللوحة المغناطيسية لنظام تغيير القالب السريع؟



يتم تطبيق نظام تغيير القالب السريع في آلة التشكيل بالحقن ، آلة الصب بالقالب ، التثقيب
آلة وتحول الآلة من خلال لوحة مغناطيسية متوافقة مع مبدل القالب لتحقيق آمن وسريع
واستبدال مناسب للقوالب الكبيرة ، لتحقيق تأثير التغيير السريع للقالب.



اللوحة المغناطيسية هي نوع جديد من نظام تثبيت القالب المغناطيسي السريع بفتحة النبض الكهربائي
وإغلاق القوة المغناطيسية.تم تصميم الدائرة المغناطيسية باستخدام خصائص مختلفة
مواد مغناطيسية دائمة.يتم التحكم في توزيع خطوط المجال المغناطيسي الداخلية بواسطة
نظام التحكم الإلكتروني.يصل النظام إلى التوازن الداخلي ثم يستخدم القوة المغناطيسية
امسك القالب.

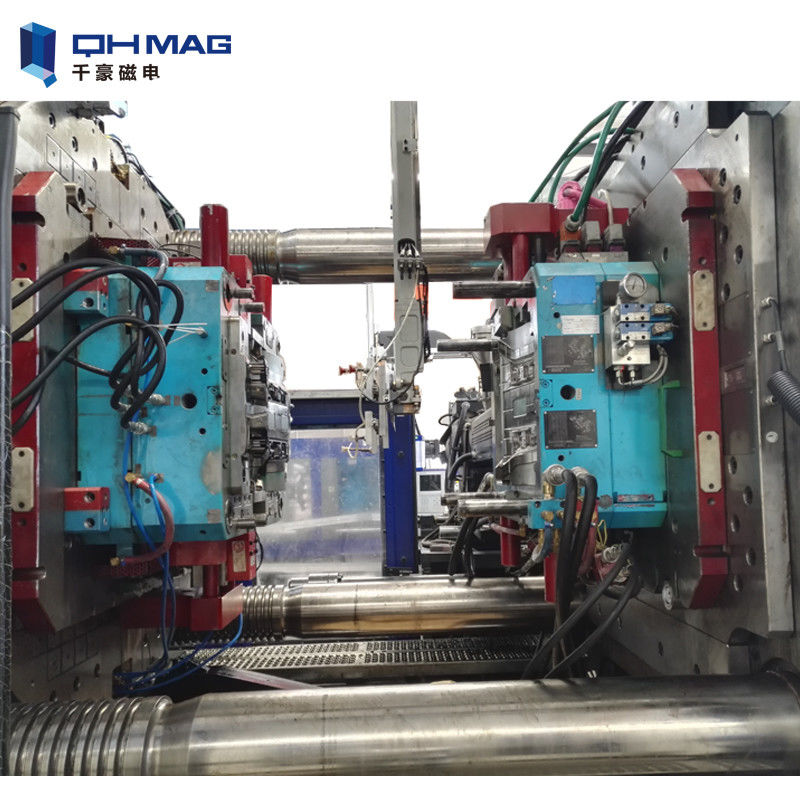

يتم استخدام نظام التثبيت المغناطيسي لإصلاح القالب على آلة الحقن
مصمم لآلة الحقن التقليدية ويعطي حلًا لوقت العمل الطويل في تغيير القوالب والتشغيل المعقد والأمن المنخفض. يستخدم هذا النظام مصاصة مغناطيسية دائمة كلوحة ثابتة و
لوحة متحركة ، فقط من خلال إجراءات المغنطة وإزالة المغناطيسية البسيطة ، ستصلح وتغير القالب ، والذي يمكنه بالفعل تغيير القالب في 3 دقائق.
تحسين وقت تغيير القالب إلى 3 دقائق ولكن دون تغيير الهيكل الأصلي ، فهو عملي و
مريح.

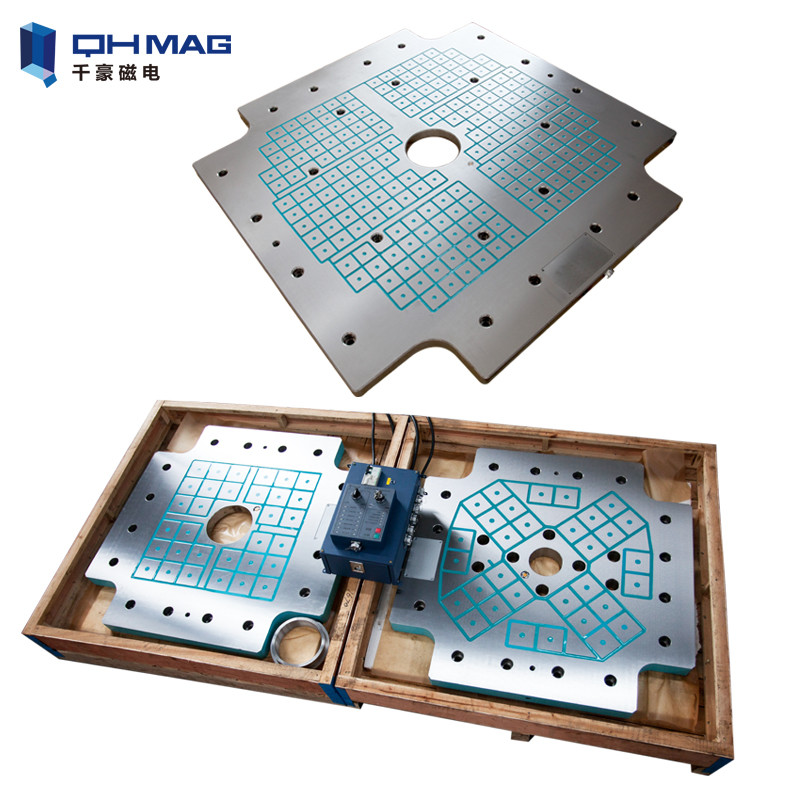

لوحة قرص العسل المغناطيسية مقابل اللوحة المغناطيسية القياسية





المقارنة	لوحة مغناطيسية قرص العسل	لوحة مغناطيسية قياسية
الصلابة والاستقرار	نوع قرص العسل بهيكل شفط مغناطيسي مزدوج الجانب ، مغناطيس الظهر أقوى ، لذلك يتم دمج القالب والألواح المغناطيسية واللوحة الخلفية لآلة التشكيل بالحقن معًا ، مما يحسن صلابة اللوحة ، ويتجنب الاهتزاز والإزاحة المتبادلة.	فقط قم بإصلاح مسامير التثبيت حول اللوحة ، ولا يمكن تثبيت البراغي في منتصف اللوحة ، لذلك لا يمكن أن يضمن القالب تمامًا تجنب التشوه عند فتح القالب.
القدرة والتنوع	السماكة 37 مم ، زيادة شوط الفتح ، الحد الأقصى لتقليل قضيب القاذف ومقدار توسيع كمامة الحقن ، تحكم أفضل في درجة حرارة البلاستيك	سمك 45 مم ، السعة صغيرة ، وبالتالي فإن نطاق القالب مطابق أقل من اللوحة المغناطيسية على شكل قرص العسل.
خدمة الحياة	تم إنشاؤه في بنية متجانسة: آلة CNC ومصنوعة بالكامل من المعدن ، بدون راتنجات أو حشيات أو براغي أو نحاس أو مواد أخرى.إنه موثوق للغاية: لا توجد مكونات عرضة للتآكل أو التشوه أو التمدد الحراري.	السطح محكم بغطاء راتينج ، مع خطر الشيخوخة.
الجودة والكفاءة	على الوجهين بقوة مغناطيسية ، وظيفة الشفط الخلفي في عملية التجريد للحفاظ على استقرار القالب ، لتجنب الاهتزاز والإزاحة المتبادلة.	المغناطيسية من جانب واحد ، انخفضت القوة المغناطيسية في نفس مساحة الوحدة بنسبة 10٪ -15٪
تحامل القوة	تم تحسين بنية قرص العسل داخل اللوحة المغناطيسية ، مما يضمن صلابة وقوة اللوحة المغناطيسية نفسها ، بالإضافة إلى إمكانية تركيز القوة المغناطيسية في تخطيط معقول ، لذلك ، بغض النظر عن حجم القالب ، يكون القالب مع قوة تحامل أكثر قوة	قوة لقط الهيكل العادي مشتتة وليست موحدة

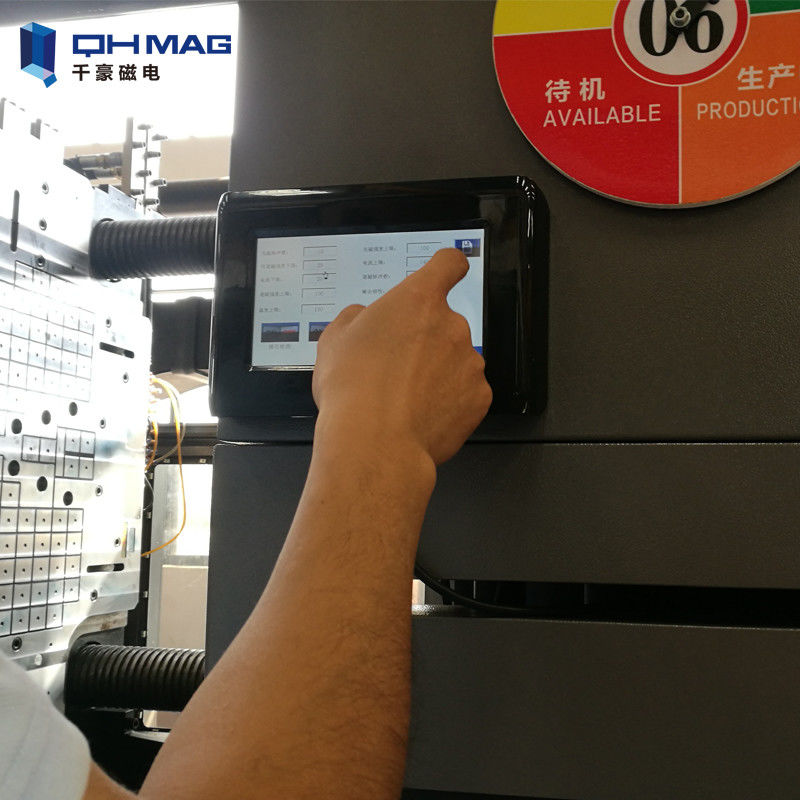

عملية الأفراد	مع وحدة التحكم عن بعد LCD ، في استخدام ترخيص كلمة المرور الذكية ، مما يلغي الحاجة إلى إزعاج إدارة المفاتيح ، وحالة التغذية الراجعة الكمية في الوقت الفعلي للقالب وجميع أجهزة الاستشعار ، يصبح الأمر أكثر سهولة	لا يمكن لصندوق التحكم الميكانيكي ، التحكم بالزر ، تحديد رد الفعل في الوقت الفعلي لحالة القالب



مبدأ المغناطيس الدائم الكهربائي

مكونات نظام تغيير القالب السريع:



التكوين القياسي
لوحة مغناطيسية	1 مجموعة	Moveabla والجانب الثابت والجانب العلوي والسفلي
خزانة التحكم الرئيسية	1 مجموعة	4 ، 8 ، 12 قناة.
جهاز التحكم	1 مجموعة	النوع الميكانيكي ونوع اللمس LCD الذكي
كبلات الاتصال	1 مجموعة	كابل التحكم ، كابل الطاقة ، كابل الإشارة ، إلخ.
مكملات	1 مجموعة	مسامير التثبيت ، حلقات التثبيت ، حلقات التثبيت
التكوين الاختياري	وظائف اختيارية
سلسلة منع السقوط	كشف درجة الحرارة	كشف المحاذاة
رافع يموت	كشف القرب	كشف قوة القوة
تموت الذراع	التشبع المغناطيسي	كشف التدفق المغناطيسي





المعلمة الفنية للوحة المغناطيسية



العنصر		لوحة مغناطيسية قياسية			لوحة مغناطيسية للخلية	لوحة مغناطيسية فولاذية كاملة
حجم القطب		50 * 50 مم	70 * 70 ملم	80 * 80 ملم	70 مم مسدس	50 * 50 مم	70 مم مسدس
منطقة وحدة القوة المغناطيسية		16 كجم / سم 2	16 كجم / سم 2	16 كجم / سم 2	15 كجم / سم 2	15 كجم / سم 2	15 كجم / سم 2
القوة المغناطيسية لكل أقطاب		350 كجم	735 كجم	980 كجم	640 كجم	735 كجم	640 كيلو جرام
سماكة اللوحة المغناطيسية		35 ، 45 ملم	50 ملم	52 ملم	37 ملم	37 ، 47 ملم	48 ملم
عمق اختراق التدفق المغناطيسي		15 ملم	18 ملم	20 ملم	18 ملم	18 ملم	18 ملم
فتحة القاذف		معيار	معيار	معيار	معيار	معيار	معيار
نظام التحكم	خزانة كونتورل الرئيسية	ج 4	C4 / C8	ج 8	C4 / C8	C4 / C8	C4 / C8
	جهاز التحكم	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC
الأعلى.درجة حرارة العمل		120 ℃ ، 150
الجهد القياسي		تيار متردد 220 فولت ~ 480 فولت ، 50/60 هرتز
مستشعر القرب	≤ 5000 كيلو نيوتن	حاسب شخصي 1	حاسب شخصي 1	-	حاسب شخصي 1	حاسب شخصي 1	حاسب شخصي 1
	> 5000 كيلو نيوتن	-	2 قطعة	2 قطعة	2 قطعة	2 قطعة	2 قطعة
	الاستشعار عن بعد	0.2 مم
جهاز استشعار درجة الحرارة		قياسي ، درجة حرارة الكشف من 60 إلى 200 درجة
مستشعر الخلع		معيار ، دقة الكشف 0.1 مم
مستشعر التشبع المغناطيسي		قياسي ، اكتشف ما إذا كان التيار الكهربائي مشبعًا
مستشعر التدفق المغناطيسي		اختياري ، كشف التغيرات في التدفق المغناطيسي
قياس القوة		اختياري ، كشف قوة القوة المغناطيسية
مادة ختم السطح لكلا جانبي اللوحة المغناطيسية	المواد السطحية للجانب الأمامي	مادة صمغية	مادة صمغية	مادة صمغية	معدن	معدن	معدن
	المواد السطحية للجانب الخلفي	معدن	معدن	معدن	معدن	معدن	معدن









مزايا نظام التثبيت المغناطيسي



1. سهل التركيب
لا يتطلب أي تغييرات على القوالب ، ولا حاجة لتغيير المظهر والهياكل ، ولا حاجة للثقب ، فقط قم بإصلاح اللوحة المغناطيسية بواسطة البراغي في الفتحة الملولبة للوحة الخلفية أو الفتحة T من آلة حقن صب.



2. سلامة عالية
يتم التحكم في تغيير القالب المغناطيسي السريع بواسطة نظام المغناطيس الكهربائي الدائم وهو عبارة عن نبضة كهربائية تنشط النظام في ثانية (مغنطة): القالب طبيعي قوة المغناطيس الدائم.تظل قوة التثبيت ثابتة حتى في حالة عدم وجود aمزود الطاقة ، لا يزال يحتفظ بقوة مغناطيسية قوية ومستمرة عند انقطاع التيار الكهربائي ولا يفعل ذلك تختفي أو تفقد عوامل الوقت ودرجة الحرارة.



3. كفاءة عالية
يمكن أن يؤدي استخدام نظام التثبيت السريع للقالب المغناطيسي إلى تحسين كفاءة تغيير القالب بشكل كبير ، ويقلل بشكل كبير من أوقات تغيير القالب (تصل إلى 90٪) مقارنةً بالطراز التقليدي إجراء.تضمن QMCS تثبيتًا موحدًا للقالب ، يتم تثبيته باستخدام جهة الاتصال بالكاملسطح - المظهر الخارجي.يسمح تثبيت القالب بالتوحيد بالحصول على أجزاء جيدة الجودة حتى مع الأولقوالب.يتم محاذاة نصفي القالب تمامًا: يتم تقليل الاحتكاك إلى الحد الأدنى ، مما يحافظ على تآكل القوالبوالجهاز.بشكل عام ، يحتاج تغيير القالب وربط القالب إلى 3 دقائق فقط ، قالب كبيرالتغيير يحتاج فقط 10 دقائق.



4. حفظ الفضاء
سمك اللوح المغناطيسي حوالي 37-50 مم ، المساحة صغيرة.القالب المغناطيسي السريعلا يستخدم نظام التثبيت الأسطوانات والمكونات الهوائية والهيدروليكية الأخرى ، باستثناء مساحة أكبر وجعل جميع الأجزاء الطرفية للقالب في آلة التشكيل بالحقن سهلة الصيانة والتشغيل.



5. عملية سهلة

يقوم نظام التثبيت السريع للقالب المغناطيسي بتثبيت القوالب من أي شكل وحجم بقوة.واحديؤدي المشغل العملية بسهولة وأمان ، دون العمل داخل الجهاز.



6) اقتصادي وعملي
استخدام نظام قوالب التغيير المغناطيسي السريع يعني التخلص من تكلفة الصيانة و إدارة الأقواس ، والمواد الاستهلاكية ، والمثبتات. تستخدم الكهرباء فقط للتثبيت والإفراج لقط ، بمجرد تثبيت القالب بأمان في الموضع الصحيح ، لن يحتاج بعد الآن إلى استخدام كهرباء.يمكن أن تصل درجة حرارة تطبيق الظرف المغناطيسي إلى 150 درجة مئوية كحد أقصى ، وزن الماكينةمن 60 طنًا إلى 5000 طن.

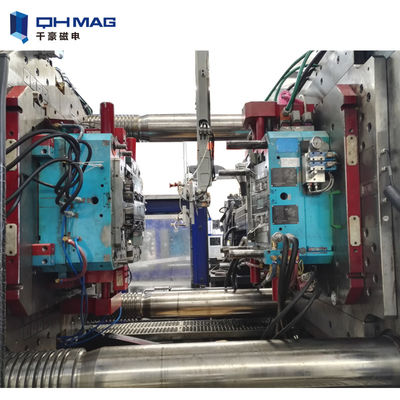

حالات التطبيق
